Porte d’entrée industrielle
Product ID: TG-324
La passerelle IoT TG-324 Edge Computing est une passerelle industrielle de qualité introduite par Tespro. Il possède une large bande passante, une faible latence et une grande fiabilité, ainsi que des réseaux 2G, 3G, 4G et 5G qui lui permettent d’être utilisé dans l’internet des objets pour offrir une connectivité réseau sans fil aux appareils IoT.
-
Réseau
4G LTE 4*LAN 1000Mbps
-
Interface
RS485x2 RS232x1
-
Température
-40 °C~75 °C
-
Puissance
12-36VDC
Obtenez un devis gratuit dès maintenant
Téléchargement de la fiche technique
Vidéo passerelle IoT en edge computing TG-324
La vidéo TG-324 Edge Computing IoT Gateway illustre le traitement des données en temps réel, la connectivité multi-protocole, la communication sécurisée des appareils et la performance industrielle des déploiements d’automatisation intelligente et d’IoT.
Features
Introduction du produit

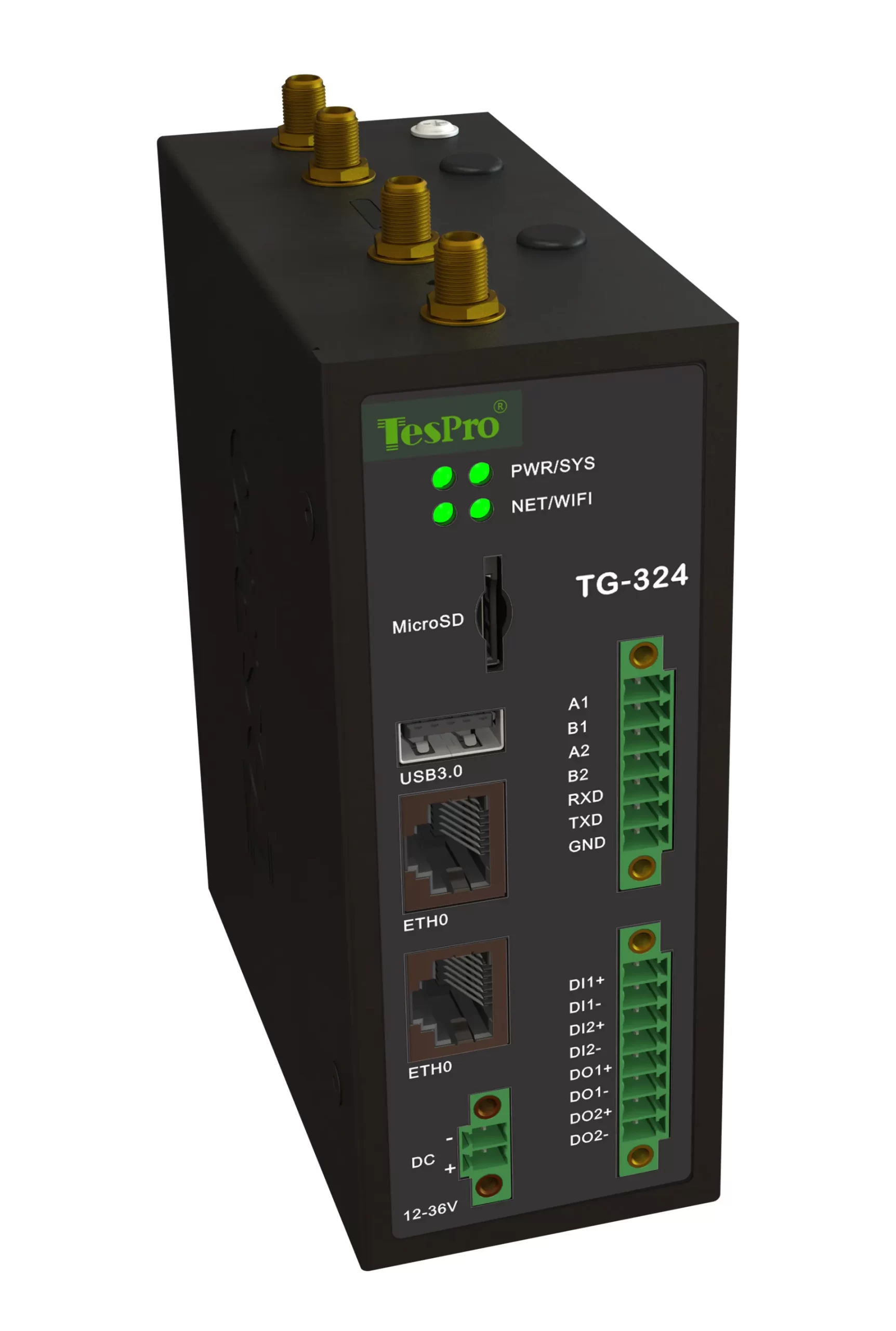

TG-324 Intelligent Edge Computing Gateway désigne un gadget de passerelle de qualité industrielle et a été introduit par Tespro. Il dispose d’une large bande passante, d’une faible latence et d’une grande fiabilité, et supporte les réseaux 2G, 3G, 4G et 5G pour offrir une connectivité réseau sans fil aux appareils IoT.
La passerelle TG-324 dispose également de 2 ports Ethernet 100M/1000M, 2 interfaces RS485, 1 matériel série RS232 et 4 canaux GPIO d’entrée/sortie pour répondre aux besoins de connexion des appareils de diverses applications IoT et est construit sur le système d’exploitation OpenWrt/LEDE, avec la prise en charge des langages de programmation C/C, Lua, Go et Python.
Les applications pertinentes pouvant être développées sur le système peuvent être développées indépendamment par les utilisateurs eux-mêmes.
Multi - Compatibilité des protocoles
Il prend également en compte les protocoles standards tels que Modbus, RTU/TCP, MQTT, OPC, HTTP, JSON custom protocol, le Protocole de protection de l’environnement 212, la norme 808 du ministère des Transports, ainsi que d’autres protocoles instrumentaux, le Ministry of Housing and Urban - Rural Development Energy Consumption Protocol, et le tiers supérieur - protocoles de communication informatique, etc.
Conception structurelle

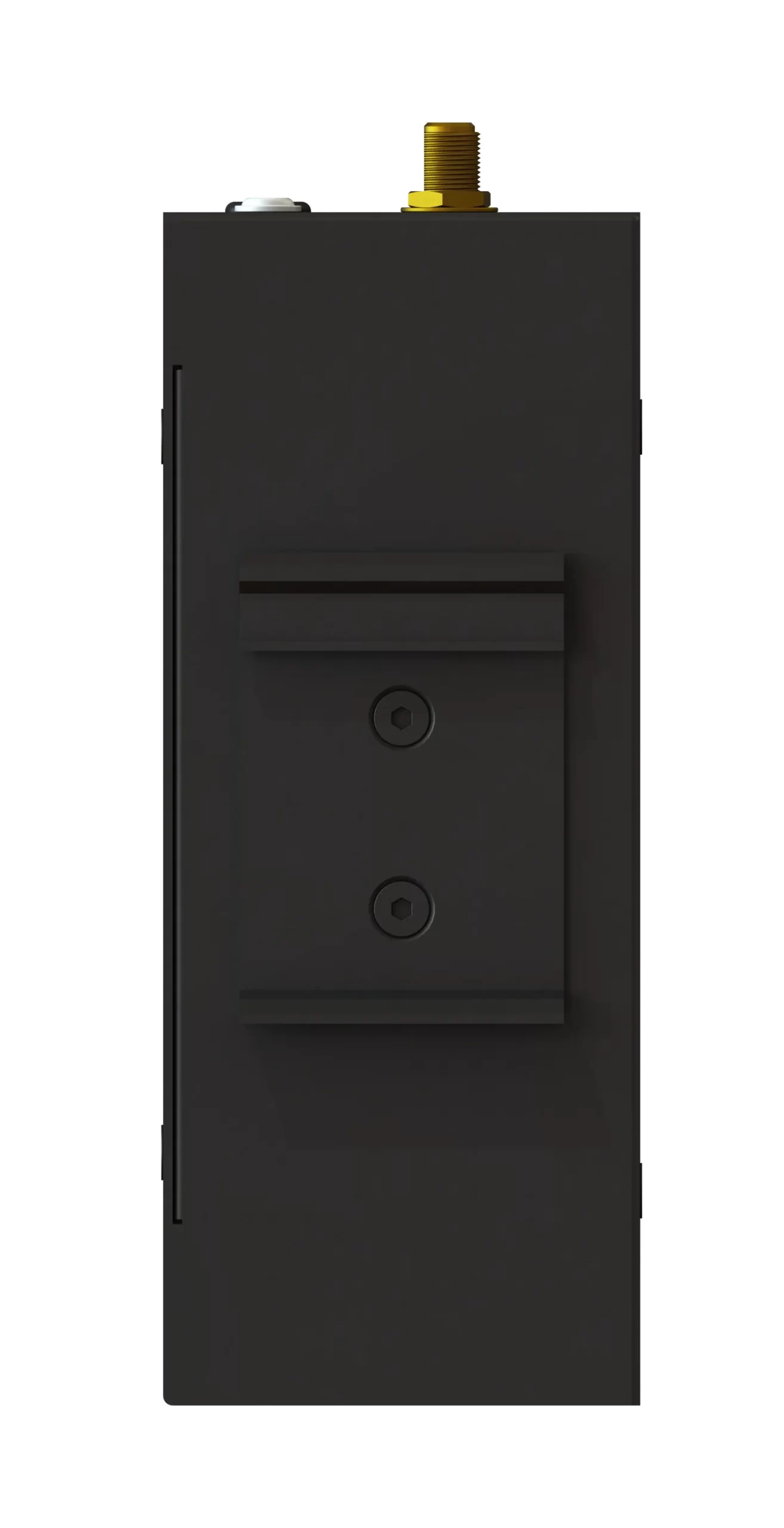

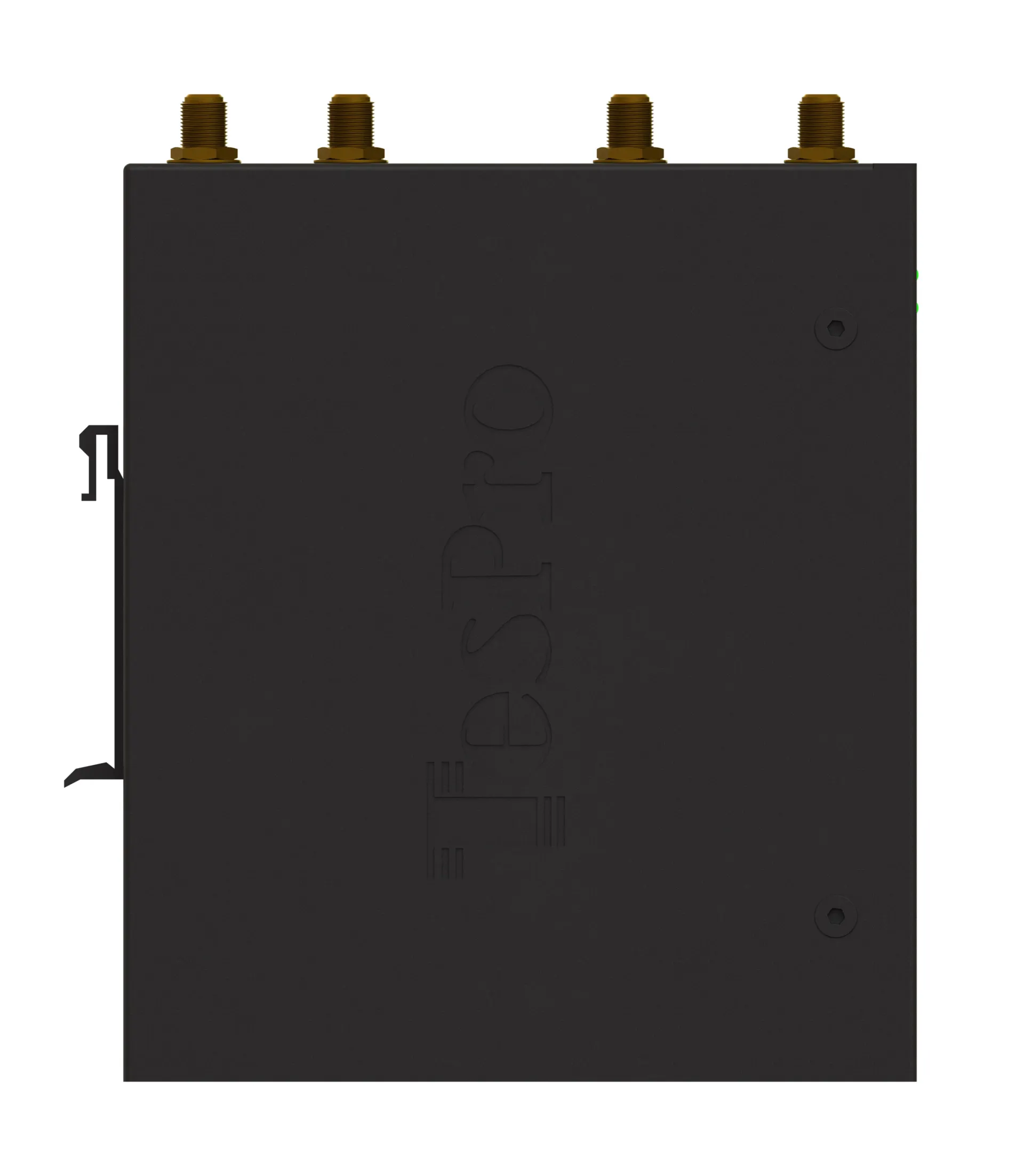

Il utilise des puces à clé thermique à large plage qui consomment moins d’énergie et ne disposent pas de ventilateurs. Associée à la dissipation thermique de la coque en alliage d’aluminium, qui offre de bonnes performances de dissipation thermique, cela garantit le fonctionnement stable et durable de la passerelle.
Fonction de calcul en périphérie
La passerelle contient un calcul inné et une intelligence économique rationnelle, qui soutient le leadership hors ligne. Il est utilisé pour compléter la collaboration en bordure cloud et l’informatique en périphérie afin de livrer les données des appareils vers la plateforme cloud.
Scénarios d’application

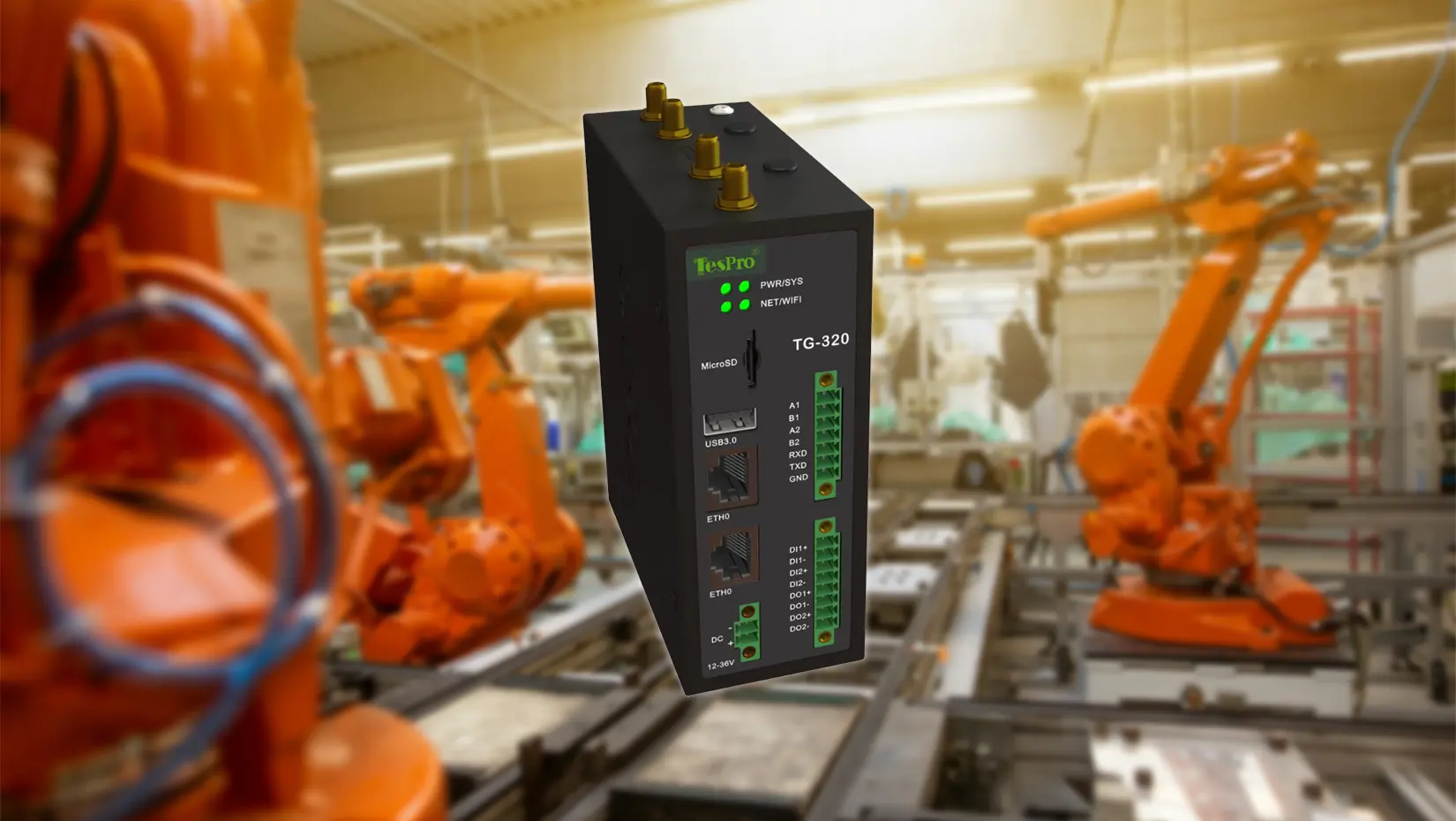

Il est également largement déployé dans plus de 100 scénarios d’application dans l’industrie de l’IoT, notamment des usines intelligentes, l’Internet industriel, les villes intelligentes, les parcs intelligents, l’agriculture intelligente et les environnements intelligents.
Tech Specs
Données techniques sur les équipements de comptage
| Catégorie | Nom du paramètre | Description des paramètres |
| Informations de base | Alimentation électrique | CC : 12-36VDC |
| Voyants indicateurs | Énergie/Réseau/Communication | |
| Région/Opérateur | Mondial | |
| Dimensions de référence | 125 mm, 108 mm50 mm | |
| Informations sur la bande de fréquence | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS, GLONASS, BDS, Galileo, QZSS (optionnel) | |
| Informations sur les données | LTE-FDD | Maximum 10 Mbps (dl) / 5 Mbps (ul) |
| LTE-TDD | Maximum 8,96 Mbps (dl) / 3,1 Mbps (ul) | |
| WCDMA | Puissance maximale 384 kbps (dl) / Maximum 384 kbps (ul) | |
| EDGE | Maximum 296 kbps (dl) / maximum 236,8 kbps (ul) | |
| GPRS | Maximum 107 kbps (dl) / Maximum 85,6 kbps (ul) | |
| Puissance de sortie | LTE-FDD/TDD | Classe 3 (23 dBm ±2 dB) |
| WCDMA | Classe 3 (24 dBm 1/-3 dB) | |
| GSM850 | Classe 4 (33 dBm ±2 dB) | |
| Paramètres du port série | Nombre de ports série | 1*RS232 Port, 2*RS485 |
| Broches de port série | RS232-Terminal (V/TX/RX/GND), RS232-DB9 (2-RX/3-TX/5-GND) ; RS485-Terminal (A/B/G) | |
| Taux de baud | 300-115200 bps | |

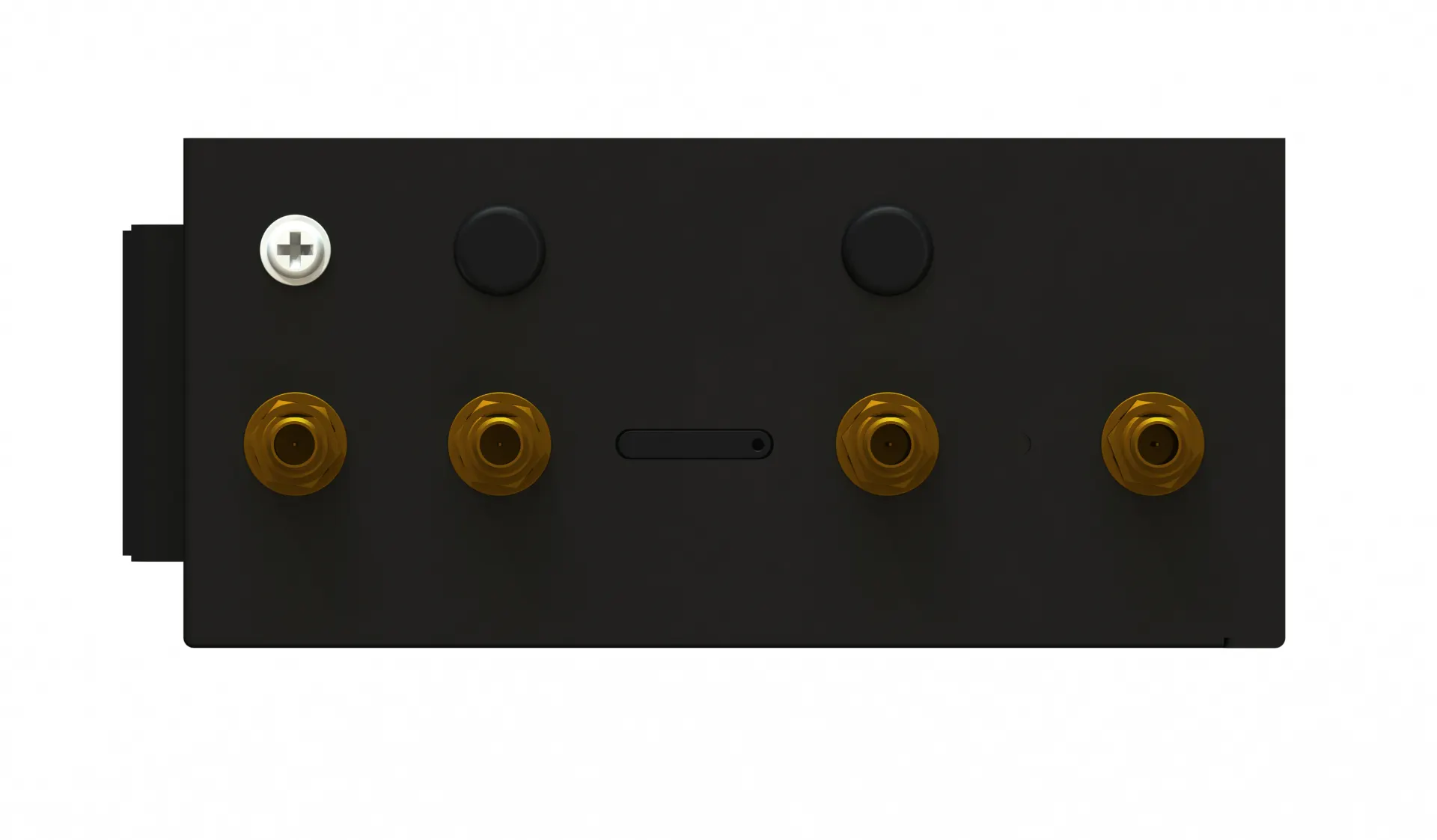

| Antennes WIFI | 2*Antennes Bluetooth, connecteur SMA mâle (filetage extérieur, trou intérieur) | |
| Antennes 4G | Antennes 2*4G, connecteur mâle SMA (filetage extérieur, trou intérieur) | |
| Boutons | Réinitialisation | |
| Prise 2P | Prise électrique | |
| Prise 7P | 2*RS485, 1*RS232 | |
| 8P Douille | 2*DI,2*C | |
| TF Card | Carte Micro SD | |
| USB | USB3.0 | |
| Interface réseau | 4G LTE 4*LAN 100Mbps | |
| Fonctions | Méthodes de collecte | Collecte/Rapport en temps réel, Collecte d’intervalles/Rapport chronométré, personnalisé |
| Protocoles de compteurs électriques | DL/T 645-2007, IEC 62056-21, IEC 1107, IEC 61850, DLMS | |
| Protocoles industriels | MODBUS RTU, MODBUS TCP, BACnet, M-bus, OPC UA | |
| Protocoles réseau | PPP, PPPoE, TCP, UDP, DHCP, ICMP, NAT, HTTP, DNS, NTP, SMTP, Telnet, VLAN, HTTPS, ARP, SSH2, DDNS, etc. | |
| Plage de température et d’humidité | Température et humidité de fonctionnement | -40~ 75 °C ;10 %~95 % HR |
| Température de stockage | -20 ~ 80 °C | |
| Fiabilité | Fonctions de protection de la sécurité | Protection contre la polarité inverse Protection contre la surtension et la surtension Protection contre la foudre Protection contre les surtensions |
Explore our Solutions
Passerelle intelligente pour l’intégration des protocoles multi-dispositifs

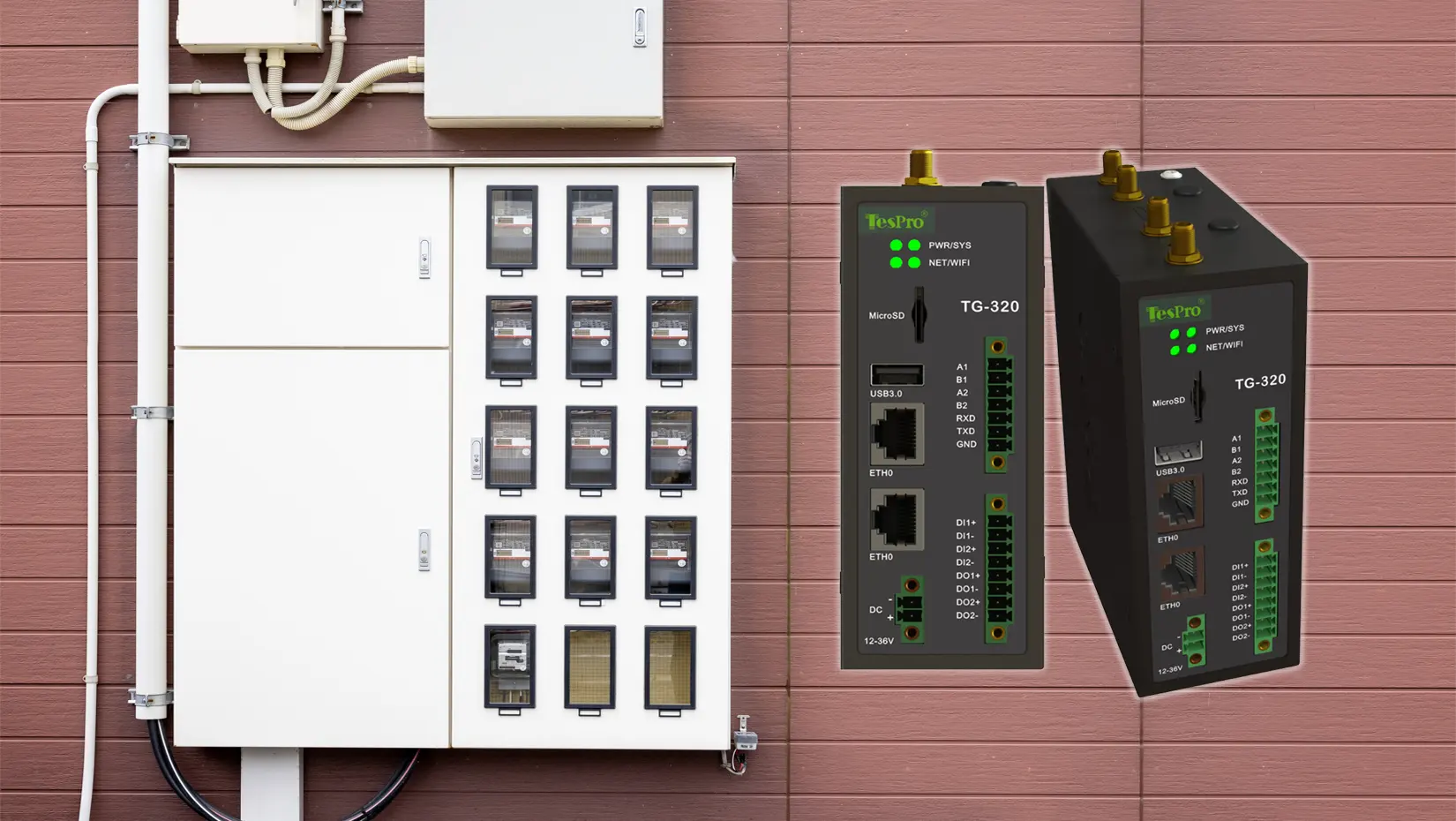

La passerelle edge de Tespro gérait la conversion de protocoles (DLMS/Modbus/MQTT) et supportait plusieurs modules de communication comme RS485, 4G et Wi-Fi. Il agissait comme un centre local pour la collecte et le transfert de données.
Case
Boîtier produit
Le campus commercial à usage mixte (bureaux, commerce, bâtiments résidentiels) rencontrait de très sérieux problèmes pour unifier l’information énergétique. Disposant de dizaines de compteurs, capteurs et systèmes de surveillance traditionnels, l’équipe de gestion de l’installation a dû faire face au problème de la capture de données incohérente, de l’incompatibilité entre différents dispositifs et de retards dans la réception des informations exploitables pour réaliser la conservation de l’énergie. Le campus bénéficiait également d’une mauvaise couverture réseau, notamment dans les zones isolées, ce qui entraînait des interruptions en temps réel dans la surveillance.
La passerelle intelligente de calcul en périphérie TG-324 a traité tous ces problèmes. Sa connectivité 2G/3G/4G/5G permettait également une connexion stable dans les zones à faible couverture, et son ensemble d’interface étendu, tel que deux ports Ethernet, deux interfaces RS485, un port RS232 et des entrées/sorties GPIO, complétait facilement la grande variété d’appareils de surveillance énergétique du campus.
La passerelle a été développée sur OpenWrt/LEDE et a permis à l’équipe de créer sa propre logique de collecte de données basée sur les types de bâtiments, et le niveau de protection IP65 a assuré son utilité en intérieur et en semi-extérieur.
Aujourd’hui, le campus dispose d’une plateforme centralisée de données énergétiques pour fournir des informations cohérentes et en temps réel dans n’importe quel espace. L’intégration flexible du TG-324 a éliminé le problème d’incompatibilité des dispositifs, et sa connectivité fiable ainsi que ses flux de travail de données flexibles ont facilité la surveillance et l’optimisation énergétique.
La fiabilité et la flexibilité industrielles de la passerelle lui ont permis de devenir la base du plan de gestion durable de l’énergie du campus.
