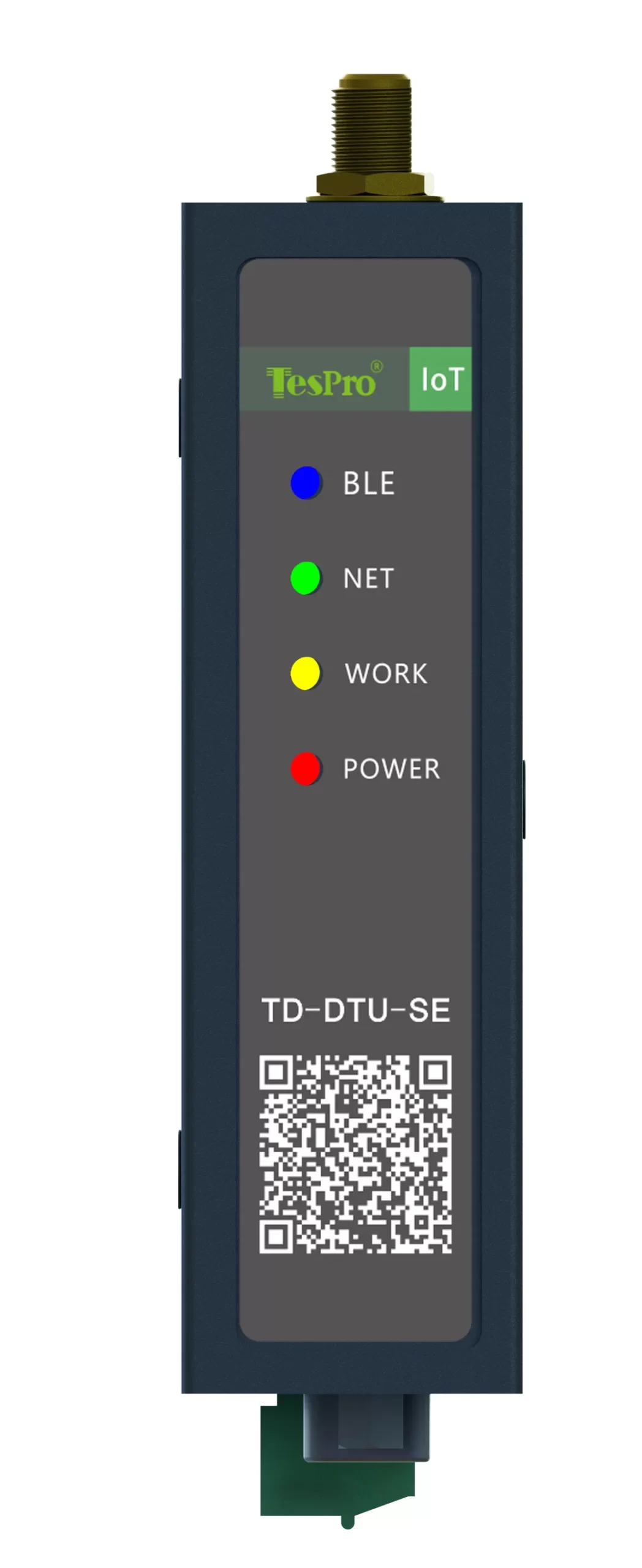

Unité de transmission de données
Product ID: TD-DTU-SE
L’unité de transfert de données du compteur intelligent TD-DTU-SE 4G est un appareil 4G équipé d’une batterie à haute capacité, ne nécessite donc pas d’alimentation externe, et il peut être réglé en cas d’incapacité d’alimentation car il est capable de collecter et de transmettre des données.
-
Puissance
9-36VDC
-
Sans fil
4G/Bluetooth
-
Taux de baud
300-115200 bps
-
Température
-35~ 75°C
Obtenez un devis gratuit dès maintenant
Téléchargement de la fiche technique
Features
Introduction du produit
L’appareil dispose d’un module de transmission sans fil 4G Cat-1, d’un réseau 2G 4G et d’un positionnement GNSS, qui peuvent être modifiés en réseau 2G 4G selon les exigences et les bandes de fréquence de différents pays et régions du monde, permettant ainsi d’acquérir et de transmettre des données à distance lorsque l’alimentation électrique de l’appareil n’est pas disponible.
L’appareil utilise une batterie à haute capacité intégrée qui élimine l’utilisation d’une alimentation externe et ne nécessite pas d’alimentation supplémentaire pour fonctionner, garantissant ainsi que l’appareil peut être utilisé pour acquérir et transmettre des données à distance.
Forte compatibilité
Permet d’accueillir plusieurs ports photoélectriques en plus de s’adapter à différentes interfaces de communication des compteurs sur site.
Gamme disponible
Tous les protocoles des compteurs d’eau, d’électricité, de gaz et de chaleur sont tous pris en charge pour être branchés et utilisés sans développement supplémentaire. La DTU est capable d’atteindre le contrôle à distance et la collecte de données environnementales.
Connectivité réseau multimode
Different Countries Using Different Communication Cards indique que l’utilisateur a la liberté de sélectionner des paquets de données 2G/3G/4G et divers paquets de données.
Les cartes de communication fournies par Tespro peuvent être utilisées partout dans le monde. Le réseau complet multimode est pris en charge, il est approprié de travailler sur le réseau de communication global mais il suffit d’acheter une nouvelle carte de communication, de l’insérer puis de la mettre en marche.
Protocoles et méthodes pris en charge
Nous sommes conscients de l’existence de nombreux protocoles, et l’équipement correspondant à divers protocoles pourrait être irritant. Mais le HHT fonctionne avec n’importe quel protocole.
Tech Specs
Données techniques sur les équipements de comptage
| Catégorie | Objets | Caractéristiques |
| Informations de base | Alimentation électrique | DC : 9-36VDC |
| Voyants indicateurs | Alimentation/Réseau/Communication/Bluetooth | |
| Région/Canal | Mondial | |
| Dimensions de référence | 107 mm*77 mm*25 mm | |
| Informations sur la bande de fréquence | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS, GLONASS, BDS, Galileo, QZSS (Optionnel) | |
| Informations sur les données | LTE-FDD | Max 10 Mbps (Downlink)/5 Mbps (Uplink) |
| LTE-TDD | Max 8,96 Mbps (Downlink)/3,1 Mbps (Uplink) | |
| WCDMA | Max 384 kbps (Downlink)/384 kbps (Uplink) | |
| EDGE | Max 296 kbps (Downlink)/236,8 kbps (Uplink) | |
| GPRS | Max 107 kbps (Downlink)/85,6 kbps (Uplink) | |
| Puissance de sortie | LTE-FDD | Classe 3 (23 dBm±2 dB) |
| LTE-TDD | Classe 3 (23 dBm±2 dB) | |
| WCDMA | Classe 3 (24 dBm 1/-3 dB) | |
| GSM850 | Classe 4 (33 dBm±2 dB) | |
| Paramètres du port série | Nombre de ports série | 1×RS232,1×RS485 (Peut fonctionner simultanément) |
| Broches de port série | RS232-Terminal (V/TX/RX/GND), RS232-DB9(2-RX/3-TX/5-GND), RS485-Terminal (A/B/G) | |
| Bits de données | 7,8 | |
| Bits d’arrêt | 1,2 | |
| Bits de parité | AUCUN, IMPAIR, PAIR | |
| Taux de baud | 300-115200 bps | |
| Interface & autres | Emplacement pour carte SIM | Emplacement pour carte SIM externe, mini SIM standard |
| Antenne Bluetooth | 1 antenne Bluetooth, filetage mâle SMA avec trou intérieur | |
| Antenne 4G | 1 antenne 4G, filetage mâle SMA avec trou intérieur | |
| Bouton de rechargement | Boutonnière | |
| Prise électrique | Prise DC | |
| Réseau & Protocoles | Protocoles réseau | TCP/UDP/MQTT |
| Modes de fonctionnement | Client TCP, Client UDP, Client MQTT | |
| Chiffrement SSL | Soutenu | |
| MQTT Transmission | Soutenu | |
| DUP Transmission | Soutenu | |
| Plage de température et d’humidité | Température de fonctionnement | -20~ 60°C |
| Humidité de fonctionnement | 5 %~95 %(Non condensant) | |
| Température de stockage | -20~ 60°C | |
| Humidité de stockage | 5 %~95 %(Non condensant) | |
| Fiabilité | Protection contre la polarité inverse | Soutenu |
| Protection contre les surtensions et les surfortes | Soutenu | |
| Protection contre la foudre | Soutenu | |
| Protection contre les surtensions | Soutenu |
Product Dimensions
Explore our Solutions
Solutions de communication de comptage intelligent
Il fournit des produits d’acquisition optique multi-protocoles pour assurer une transmission de données stable et efficace selon divers besoins de mesure.
Case
Boîtier produit
22 octobre 2024 - LONDRES - Une importante entreprise britannique d’électricité a commandé 320 systèmes TD-DTU via notre approvisionnement direct afin de moderniser ses systèmes de comptage.
Cet équipement facilitera la mise en œuvre de compteurs intelligents nationaux en Angleterre, en Écosse et au Pays de Galles, en recueillant des informations sur les compteurs d’électricité, d’eau et de gaz résidentiels/commerciaux et en respectant la spécification britannique de comptage intelligent.
Les principales capacités des TD-DTU : le stockage intégré des données élimine l’utilisation d’ordinateurs portables par le personnel de terrain, et la transmission à haute vitesse transmet les données vers le cloud sans problème — réduction de la charge d’équipement et des retards.
Les unités ont transformé la façon dont les choses se faisaient autrefois : la journalisation manuelle et sujette aux erreurs ainsi que les engrenages encombrants appartiennent au passé. La collecte en ligne augmente la précision, intégrant les données vérifiées dans la facturation/analyse et les heures d’administration.
L’équipe du client qualifie le déploiement de TD-DTU comme le plus grand changement d’efficacité connu depuis 10 ans, sans aucune autre révision des mêmes sites et sans notes de terrain illisibles.
Ces dispositifs faciliteront le déploiement national des compteurs intelligents en Angleterre, en Écosse et au Pays de Galles, recueilleront des données sur les compteurs d’électricité, d’eau et de gaz domestiques et d’entreprises, et respecteront la spécification britannique de comptage intelligent.
