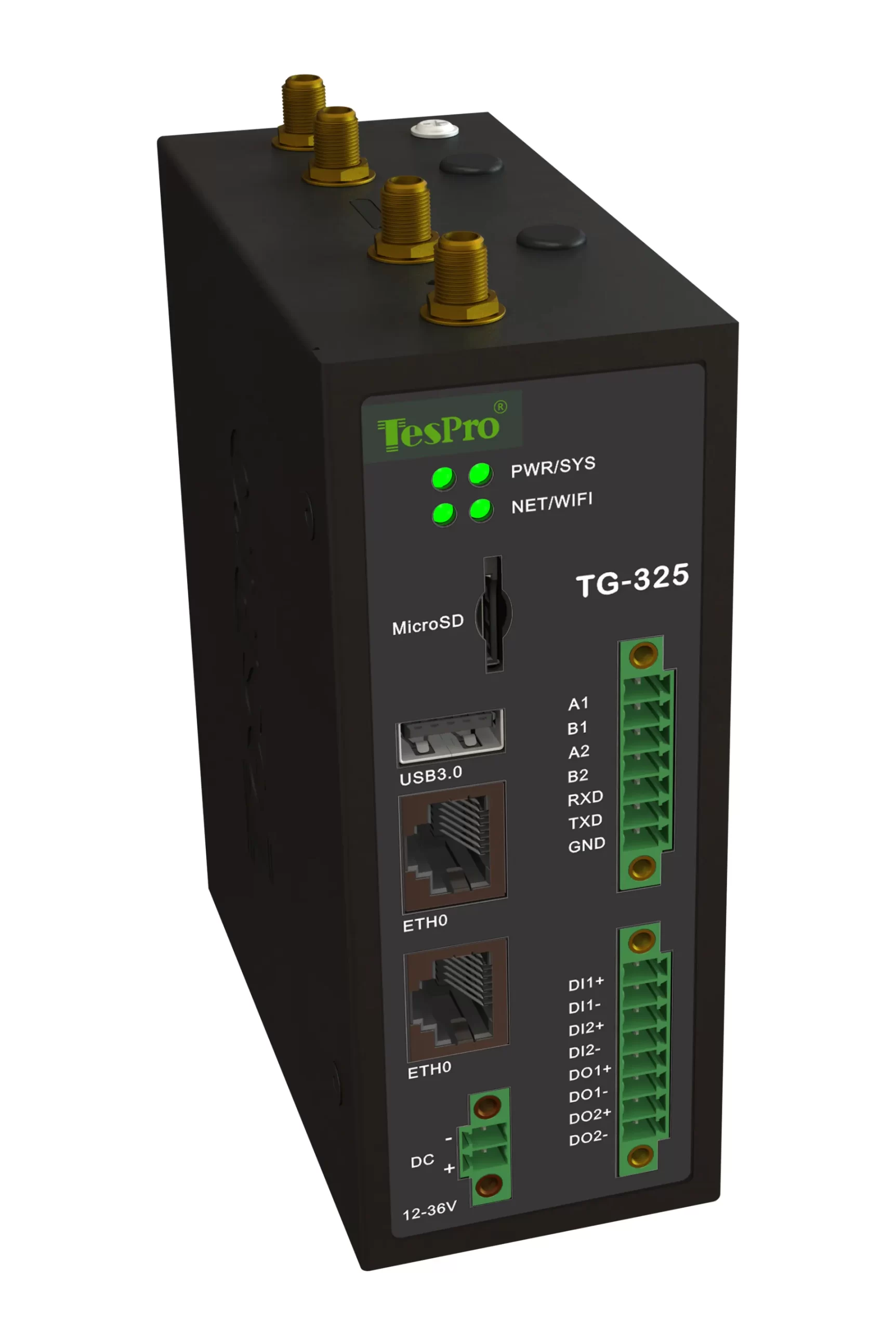

Porte d’entrée industrielle
Product ID: TG-325
La passerelle intelligente de calcul en périphérie TG-325 est un produit de passerelle standard industriel introduit par Tespro. Il dispose d’une large bande passante, d’une faible latence et d’une grande fiabilité, avec la prise en charge des réseaux 2G, 3G, 4G et 5G pour offrir une connectivité réseau sans fil aux appareils IoT.
-
Réseau
5G LTE 4*LAN 1000Mbps
-
Interface
RS485x2 RS232x1
-
Température
-40 °C~75 °C
-
Puissance
12-36VDC
Obtenez un devis gratuit dès maintenant
Téléchargement de la fiche technique
Vidéo de passerelle intelligente TG-325
La vidéo TG-325 Intelligent Gateway présente un traitement en périphérie, une connectivité IoT multi-protocole, une transmission sécurisée des données, une fiabilité industrielle et une installation pratique pour intégrer des appareils intelligents dans un environnement industriel.
Features
Introduction du produit
TG-325 Intelligent Edge Computing Gateway est un dispositif passerelle de niveau industriel lancé par Tespro. Il possède une large bande passante, une faible latence et une grande fiabilité, et est capable d’utiliser des réseaux 2G, 3G, 4G et 5G pour fournir une connectivité réseau sans fil aux appareils IoT.
La passerelle TG-325 dispose d’un système d’exploitation créé avec OpenWrt/LEDE, qui prend en charge des langages de programmation, notamment C/C, Lua, Go et Python, pour répondre aux exigences de connexion des appareils de diverses applications IoT.
La passerelle TG-325 dispose de 2 couches d’interfaces amont et descendante, de 2 ports en mode Ethernet 100M/1000M, de 2 interfaces RS485, d’un port série RS232 et de 4 canaux d’entrée-sortie GPIO. Les utilisateurs sont libres de développer les applications appropriées sur le système.
Multi - Compatibilité des protocoles
Il prend également en charge les protocoles standards tels que Modbus, RTU/TCP, MQTT, OPC et HTTP, le protocole personnalisé JSON et le protocole de protection de l’environnement 212, la norme 808 du ministère des Transports, les protocoles d’instruments multiples, ainsi que le protocole de consommation d’énergie du ministère du logement et du développement urbain rural, etc.
Conception structurelle
Il intègre des puces à clé à grande température qui consomment moins d’énergie et ne possèdent pas de ventilateur. Elle est ajoutée à la dissipation thermique de la coque en alliage d’aluminium, offrant une bonne performance de dissipation thermique garantissant un fonctionnement stable et durable de la passerelle.
Fonction de calcul en périphérie
La passerelle contient des fonctionnalités informatiques intégrées et logiques métier, facilitant la gouvernance hors ligne. Il s’agit d’un complément de la collaboration cloud-edge et de l’edge computing afin d’offrir les données des appareils à la plateforme cloud.
Scénarios d’application
Il est largement utilisé dans plus de 100 scénarios d’application de l’industrie IoT, notamment les usines intelligentes, l’Internet industriel, les villes intelligentes, les parcs intelligents, l’agriculture intelligente et les environnements intelligents. Intégration des protocoles multi-dispositifs via une passerelle intelligente.
Tech Specs
Données techniques sur les équipements de comptage
| Catégorie | Nom du paramètre | Description des paramètres |
| Informations de base | Alimentation électrique | CC : 12-36VDC |
| Voyants indicateurs | Énergie/Réseau/Communication | |
| Région/Opérateur | Mondial | |
| Dimensions de référence | 125 mm, 108 mm50 mm | |
| Informations sur la bande de fréquence | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS, GLONASS, BDS, Galileo, QZSS (optionnel) | |
| Informations sur les données | LTE-FDD | Maximum 10 Mbps (dl) / 5 Mbps (ul) |
| LTE-TDD | Maximum 8,96 Mbps (dl) / 3,1 Mbps (ul) | |
| WCDMA | Puissance maximale 384 kbps (dl) / Maximum 384 kbps (ul) | |
| EDGE | Maximum 296 kbps (dl) / maximum 236,8 kbps (ul) | |
| GPRS | Maximum 107 kbps (dl) / Maximum 85,6 kbps (ul) | |
| Puissance de sortie | LTE-FDD/TDD | Classe 3 (23 dBm ±2 dB) |
| WCDMA | Classe 3 (24 dBm 1/-3 dB) | |
| GSM850 | Classe 4 (33 dBm ±2 dB) | |
| Paramètres du port série | Nombre de ports série | 1*RS232 Port, 2*RS485 |
| Broches de port série | RS232-Terminal (V/TX/RX/GND), RS232-DB9 (2-RX/3-TX/5-GND) ; RS485-Terminal (A/B/G) | |
| Taux de baud | 300-115200 bps | |
| Antennes WIFI | 2*Antennes Bluetooth, connecteur SMA mâle (filetage extérieur, trou intérieur) | |
| Antennes 4G | Antennes 2*4G, connecteur mâle SMA (filetage extérieur, trou intérieur) | |
| Boutons | Réinitialisation | |
| Prise 2P | Prise électrique | |
| Prise 7P | 2*RS485, 1*RS232 | |
| 8P Douille | 2*DI,2*C | |
| TF Card | Carte Micro SD | |
| USB | USB3.0 | |
| Interface réseau | 4G LTE 4*LAN 100Mbps | |
| Fonctions | Méthodes de collecte | Collecte/Rapport en temps réel, Collecte d’intervalles/Rapport chronométré, personnalisé |
| Protocoles de compteurs électriques | DL/T 645-2007, IEC 62056-21, IEC 1107, IEC 61850, DLMS | |
| Protocoles industriels | MODBUS RTU, MODBUS TCP, BACnet, M-bus, OPC UA | |
| Protocoles réseau | PPP, PPPoE, TCP, UDP, DHCP, ICMP, NAT, HTTP, DNS, NTP, SMTP, Telnet, VLAN, HTTPS, ARP, SSH2, DDNS, etc. | |
| Plage de température et d’humidité | Température et humidité de fonctionnement | -40~ 75 °C ;10 %~95 % HR |
| Température de stockage | -20 ~ 80 °C | |
| Fiabilité | Fonctions de protection de la sécurité | Protection contre la polarité inverse Protection contre la surtension et la surtension Protection contre la foudre Protection contre les surtensions |
Explore our Solutions
Passerelle intelligente pour l’intégration des protocoles multi-dispositifs
La passerelle Tespro Edge effectuait la conversion de protocole (DLMS/Modbus/MQTT) et pouvait servir diverses puces de communication telles que RS485, 4G et Wi-Fi. Il servait de centre local de collecte et de transmission de données.
Case
Boîtier produit
Une série de 1 000 passerelles intelligentes TG-325 en périphérie commandées directement par une grande entreprise brésilienne d’énergie Tespro a été mise en œuvre dans 30 projets d’énergie distribuée au Brésil, en Argentine et au Chili. Ces passerelles sont le cœur du système unique de surveillance et de gestion énergétique du client.
Le TG-325 dispose de 2 interfaces RS485, d’un port RS232 et de 4 canaux GPIO, ce qui permet la connexion à des onduleurs solaires, des compteurs d’énergie intelligents et des capteurs de surveillance du réseau.
Elle a été utilisée en faveur des bandes de fréquences globales et de la redondance multi-réseau 2G/3G/4G/5G, garantissant un transfert cohérent des données dans les zones montagneuses côtières isolées. Il offre une large couverture de protocole combinant les flux de données d’une grande variété d’appareils énergétiques.
Une fois mise en œuvre, la solution est devenue très efficace. Le client avait rapporté une fiabilité de transmission des données de 99,5 % et une amélioration de 35 % du temps de réponse à la surveillance énergétique.
La gestion centralisée en temps réel a augmenté la production d’énergie distribuée de 12 % et réduit les dépenses de maintenance sur site de 30 %. Le TG-325 a été jugé essentiel aux efforts énergétiques internationaux du client.
La personnalisation des protocoles et les services de déploiement sur site de Tespro ont offert une équipe technique latino-américaine dont les services ont été efficaces pour assurer une intégration fluide avec l’infrastructure réseau existante.
