Sonde optique d’étalonnage
Product ID: TP-12 Mini Energy Sensor
La sonde optique TP-12 détecte la lumière et les impulsions infrarouges et les transforme en impulsions électriques. Deux réglages de puissance : 5V (externe, LED allumée) et 3,3V (batterie à faible consommation, LED éteinte) permettent d’utiliser la conception à double alimentation dans diverses applications.
-
Application
Surveillance de l’énergie électrique en ligne
-
Puissance
DC5VDC / DC3.3VDC en option
-
Calendrier
Bandes 3M double face (par défaut)
-
Température
-40°C~ 70°C
Obtenez un devis gratuit dès maintenant
Téléchargement de la fiche technique
Features
Introduction du produit
La sonde optique TP-12 a la capacité de détecter la lumière ainsi que les impulsions lumineuses infrarouges (IR), émises par des LED, et de les convertir en impulsions électriques. Le TP-12 utilise deux modes d’alimentation : dans un mode, il est alimenté par 5V, également fourni par une source externe, et dans ce mode, un indicateur LED sur le dessus de la sonde est allumé. La source d’alimentation alternative est 3,3V, qui peut être utilisée dans un système de batterie à très faible consommation. Dans ce mode, la LED au-dessus de la sonde est désactivée.

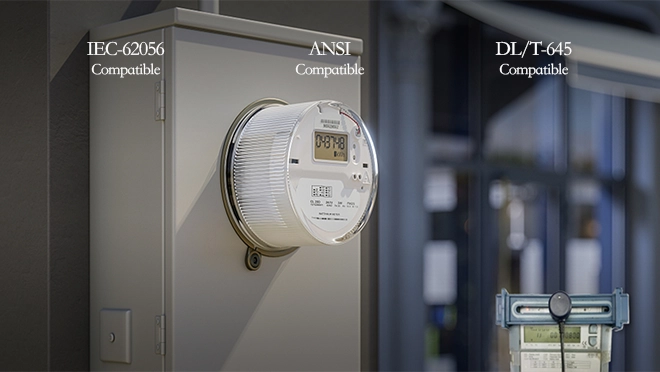

Forte compatibilité
Détecte la lumière de différentes couleurs et longueurs d’onde, transforme les impulsions lumineuses en impulsions électriques. Il a deux modes d’alimentation et des connecteurs différents.

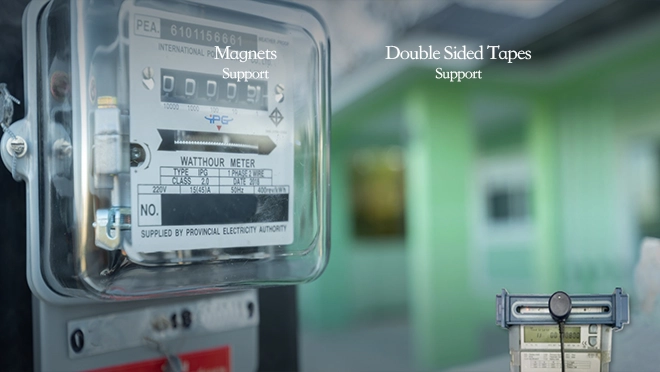

Méthode fixe
Utilise diverses techniques de fixation telles que des aimants, des rubans double face, et d’autres. Le ruban double face est largement utilisé, aussi facilement fixable que protecteur.

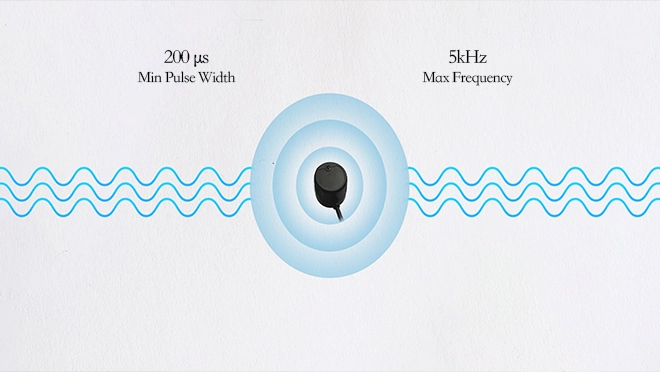

Haute sensibilité
La fréquence maximale 5 kHz, une largeur d’impulsion minimale de 200 ms. Perçoit différentes couleurs de lumière et n’est pas facilement perturbé, peut être utilisé aussi bien à l’intérieur qu’à l’extérieur.

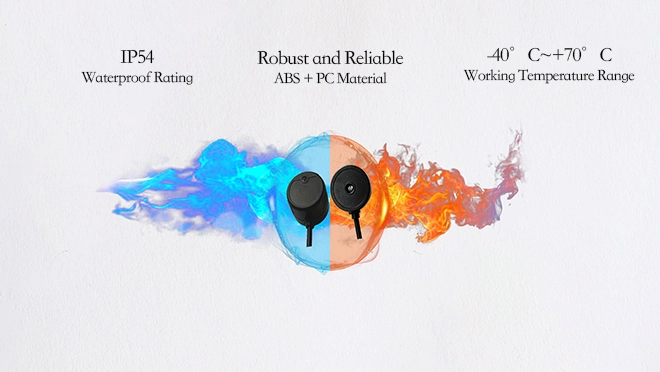

Excellentes performances dans un environnement difficile
Construit à 100 % en PC, peut être utilisé sous le soleil d’été ou lors de la tempête de neige hivernale. Il a un boîtier haut de niveau, un aimant puissant, un câble durable.
Tech Specs
Données techniques sur les équipements de comptage
| Catégorie | Objets | Caractéristiques |
| Puissance | Alimentation électrique | DC 5VDC/DC3.3VDC en option Alimenté en 5V, avec un indicateur LED Alimentation 3,3V, avec l’indicateur LED désactivé |
| Niveau de sortie | TTL, et 1M de charge vers V est recommandé | |
| Consommation d’énergie | Moins de 1μA en veille Courant impulsionnel instantané inférieur à 140μA |
|
| Câble & Interface | Longueur du câble | 1 garçon en normal, 2 garçon/3 garçons en option |
| Connecteur | Fils nus sans connecteur en normal Un connecteur personnalisé est disponible |
|
| Mécanique et Boîtier | Mécanique | PC |
| Environnement | Environnement | Température d’application : -40°C ~ 70°C en normale |
| Dimensions | Diamètre et Hauteur | 22 mm de diamètre/17 mm de hauteur |
| Poids | 16 grains | |
| Accessoire | Fixation de sonde | Bandes 3M double face (par défaut) Bandes magnétiques/autocollantes pour option |
| Spécifications physiques | Classe de protection | IP 54 |
Explore our Solutions
Communication optique fiable pour le comptage intelligent
Les systèmes modernes d’AMI exigent une collecte de données cohérente et précise au niveau du compteur. C’était long et sujet à des erreurs à cause de la lecture manuscrite.
Les séries Tespro TP-BT et USB de sondes optiques permettaient la récupération automatique des données via un port optique, et prenaient en charge la plupart des marques et protocoles de compteurs. Les modèles Bluetooth et USB étaient flexibles tant sur le terrain que sur les applications de bureau.
Case
Boîtier produit
Un développeur d’un projet d’énergie solaire a rencontré un problème de collecte de données énergétiques sur des systèmes de surveillance à distance alimentés par batterie : les sondes de courant consommaient trop d’énergie et les appareils à batterie étaient épuisés en peu de temps et devaient être visités de temps en temps par le personnel de maintenance pour les installations solaires hors réseau. Cela n’a pas permis de surveiller en douceur la production d’énergie solaire ni les performances des systèmes.
Ce problème a été résolu par la mini sonde optique TP-12 de Tespro, qui avait une conception ultra-basse puissance, nécessitant moins de 1 mA en veille et un courant impulsionnel minimal. Ses doubles connexions d’alimentation se fondaient facilement avec les appareils à piles du projet et évitaient une consommation excessive d’énergie.
Sa petite sonde lumineuse et sa capacité de montage flexible facilitaient l’installation sur un compteur d’énergie solaire, et sa capacité à détecter les impulsions lumineuses et infrarouges garantissait que les données étaient correctement capturées. Ce problème devait être résolu en assurant une surveillance énergétique à long terme et à faible entretien dans le projet solaire à distance.
