Sonde optique d’étalonnage
Product ID: TP-16 Portable
La sonde optique Tespro China TP-16 Smart Meter est utilisée avec des compteurs portables, qui respecte PRS1.3 et PWS1.3, reçoit les impulsions transmises par un compteur électronique de norme mondiale et les vérifie comme des impulsions électriques.
-
Application
Appliqué aux compteurs d’énergie électroniques
-
Puissance
DC12V±10 % (par défaut), DC24V en option
-
Fixation
Forte adhésion magnétique
-
Température
-40°C~ 70°C
Obtenez un devis gratuit dès maintenant
Téléchargement de la fiche technique
Features
Introduction du produit
La sonde optique TP-16 est un instrument conçu par Tespro en Chine pour être utilisé dans des instruments de test de mesure portables selon les instruments PRS1.3 et PWS1.3 respectivement avec un connecteur dédié. Il est également principalement adapté à l’acquisition d’impulsions de compteurs électroniques d’énergie dans le monde entier, et peut même fonctionner avec des instruments de vérification pour accomplir sa mission de vérification.
La sonde optique TP-16 est capable de détecter la lumière et les impulsions lumineuses infrarouges émises par les LED et de les convertir en impulsions électriques. La sonde capteur d’impulsions optique TP-16 a été initialement développée par Tespro Chine, compatible avec la personnalisation des circuits et du boîtier, ainsi que la personnalisation OEM/ODM.

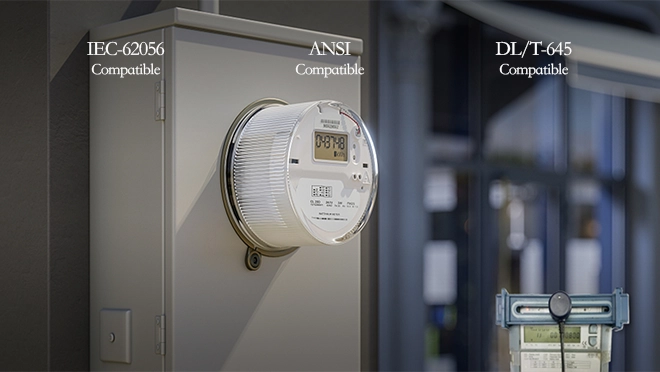

Forte compatibilité
Il capte la lumière de différentes couleurs et longueurs d’onde et transforme les impulsions lumineuses en impulsions électriques. Alimentation en 12/24 VDC et avec différents connecteurs.

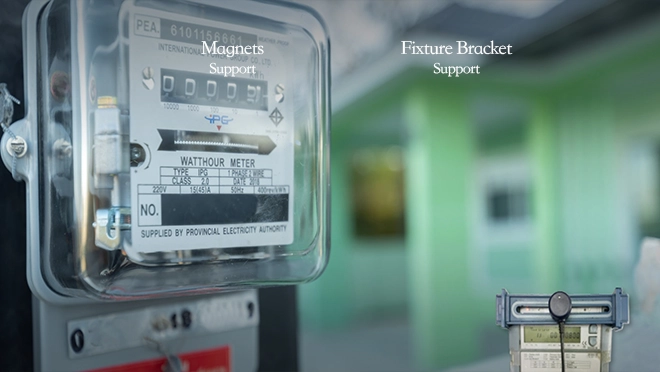

Méthode fixe
S’ajustent parfaitement et peuvent être raffermis de différentes manières, comme des aimants et des supports d’ajustement.
Haute sensibilité
Incluait une largeur d’impulsion de 200 ms, une fréquence de 5 kHz. Perçoit plusieurs variations de couleur de la lumière, ne peut pas être facilement perturbé, peut être utilisé aussi bien à l’intérieur qu’à l’extérieur.
Excellentes performances dans un environnement difficile
Construit à 100 % de PC et peut être utilisé dans des conditions extrêmes. Il possède un boîtier de haut niveau, un aimant puissant et un câble durable.
Tech Specs
Données techniques sur les équipements de comptage
| Catégorie | Objets | Caractéristiques |
| Puissance | Alimentation électrique | DC5V±12 %, ≤10 mA (par défaut) DC24V en option |
| Impulsion de sortie | Haut niveau ≥4,0V, bas niveau≤0,3V, Impulsion électrique positive DC5V/DC12~24V en option |
|
| Câble | Longueur du câble | 3 ans en normal, 2 ans en option |
| Interface | Connecteur | Connecteur Lemo dédié pour instrument PRS1.3 et PWS1.3 respectivement |
| Montage | Fixation | Adhérence magnétique forte (spécifiée par IEC 62056-21) |
| Mécanique et Boîtier | Mécanique | PC |
| Environnement | Environnement | Température d’application : -40°C ~ 70°C en normale |
| Dimensions | Diamètre et Hauteur | Prise optique 32mm Diamètre/Hauteur 30mm |
| Poids | 92 grains | |
| Accessoire | Fixation de sonde | Dispositif de support TP-GS2 peut être utilisé pour la sonde fixée sur n’importe quel type de posemètre |
| Puissance de maintien de l’aimant | N40/N52 (Optionnel) | |
| Spécifications physiques | Classe de protection | IP 52 |
Explore our Solutions
Communication optique fiable pour le comptage intelligent
Les systèmes AMI modernes nécessitent une capture de données stable et précise au compteur. La lecture des compteurs prenait du temps et était sujette aux erreurs.
Les sondes optiques Tespro, telles que les séries TP-BT et USB, permettaient de récupérer automatiquement les données via des ports optiques et prenaient en charge différentes marques et protocoles de compteurs. Les modèles Bluetooth et USB étaient disponibles avec une flexibilité sur le terrain et sur le bureau.
Case
Boîtier produit
Une autre société de service de mesure rencontrait des frustrations face aux incompatibilités sur les sondes lors des contrôles de compteurs sur site : les outils disponibles ne pouvaient pas installer de connecteurs d’instrument dédiés PRS1.3/PWS1.3, donc pour vérifier les sondes de compteur électrique et thermique, il fallait donc utiliser des adaptateurs encombrants compromettant la précision des données.
Ce problème a été résolu avec la sonde optique de calibration Tespro TP-16, qui propose des connecteurs TP-16 Lemo adaptés sur mesure aux appareils PRS1.3 et PWS1.3 avec des connexions directes et stables sans adaptateurs supplémentaires. Sa capacité à détecter les impulsions lumineuses et infrarouges garantissait une conversion efficace en impulsions électriques pour capturer des données énergétiques précises.
Des poignées magnétiques puissantes et la monture TP-GS2 en option permettaient une fixation ferme sur tout type de posemètre, tandis que le boîtier robuste en ABS pour PC résistait à une occupation fréquente sur le terrain. Cela a rendu le processus de vérification très simple, et les données ont été collectées de manière cohérente, sans tracas lors des contrôles qualité.
